鋁板屋面防水改造技術應用南京梅鋼體育中心
萬湘榮 1 李炳申 2 易立斌 3
（1. 上海凱芙特建筑工程有限公司，上海；2.上海梅山鋼鐵股份有限公司，上海；3. 瑞芙特新型建材（上海）有限公司，上海）
關鍵詞：鋁板 硅膠老化 滲漏 涂層解決方案
0 前言

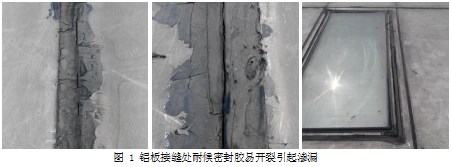

鋁塑復合板、鋁單板、鋁蜂窩板等多被應用在機場、大型體育場館與劇院等城市標志性建筑，進入 21 世紀以后，伴隨著我國建筑業的高速發展，特別是北京奧運會與上海世博會的申辦成功，鋁塑復合板作為被建筑師們稱為繼石材（陶瓷磚）、玻璃之后的第三代幕墻材料，得到了快速發展。然而高速發展后遺留下的問題不容忽視，通過市場調研，我們發現目前采用鋁板飾面的建筑物，尤其是屋面上采用鋁板的建筑物，一旦發現滲漏水后，維修成為一大難題。造成滲漏水有多方原因，或是原鋁板內無防水層，當耐候膠老化、開裂后直接造成滲漏，或是內部防水層被破壞、老化后失去防水功能。
解決既有建筑物的防水問題的同時，我們還要考慮建筑的特殊性，通常鋁板屋面本身是一種裝飾材料，有很好的美觀、裝飾作用。如果只是單純解決滲漏，也許有很多種方法，但是要考慮到建筑物的美觀性，防水材料市場就有些捉襟見肘了。
1、鋁板接縫處采用五涂一布工藝（三層底涂、兩層面涂），施工寬度 150mm，并在涂層中加縫織聚酯布增強，涂層厚度約 1.2mm；
2、鋁板表面采用噴涂工藝（高彈耐候面層涂層施工兩遍），涂層厚度約 0.32mm。
簡言之，本方案是在原鋁板表面新做一層涂層系統。其中，在鋁板接縫處采用加筋增強， 并且涂層較厚，滿足此處的形變拉力和防水能力，而鋁板其他部位涂層較薄，提高鋁板的耐腐蝕和耐老化能力。
圖 3 防水細部構造簡圖
Ø 系統優異的彈性和強度，完全適應了建筑伸縮的特殊性；
Ø 涂層厚度均勻一致，完好的保留了原建筑外觀風貌；
Ø 施工全過程為冷施工，安全可靠，最大程度保護鋁板及其他建筑圍護。
1.1.1 采用掃把、長柄刷等工具對屋面進行徹底清理，清除松動物、浮塵等雜物，并用清水清洗，保持基面干凈、整潔；
1.1.2 采用鏟刀、美工刀等工具對接縫處不均勻硅膠切除確保基層平整；
1.2 鋁板接縫防水涂層施工
1.2.1 鋁板接縫處施工五涂一布工藝，五涂一布包含：三層基層涂料、兩層面層涂料、一層縫織聚酯布。
0.1.1 五涂一布施工要點：
A、首先根據現場鋁板接縫的位置和尺寸，預先裁剪好縫織聚酯布（寬度為 150mm）；
B、在需要處理的區域涂一層瑞芙特基層涂料，當其仍濕潤時，將合適尺寸的縫織聚酯布（又稱無紡布）直接鋪于其上，用刷子將其刷平，確保縫織聚酯布不起泡、不起皺，再涂刷一道瑞芙特基層涂料, 充分浸透聚酯布，當基層涂料全干后，涂刷第三層瑞芙特基層涂料，基層涂料全干后分兩次涂刷瑞芙特表層涂料，時間間隔至少 4 小時；
C、基層涂料和無紡布做法：
采用蘸刷法涂刷防水涂料。涂刷時應均勻一致，不能將氣泡裹進涂層中，如遇氣泡應立即消除。應分條或按順序進行涂刷，每條寬度應與聚酯布的寬度一致，并避免操作人員踩踏剛涂好的涂層。聚酯布的鋪貼采用濕鋪法即邊涂刷邊鋪貼，施工時先在定位好的屋面板上用刷子將涂料涂刷均勻，然后將成卷的聚酯布平貼于涂層面上，用刷子滾壓一遍，再在其上涂刷一層基層防水涂料。務必使聚酯布浸滿涂料，使上下兩層防水涂料結合良好；
D、面層涂料施工與第三層基層涂料施工類似，均需要前一遍涂層表干后才能涂刷。
0.1 整體鋁板涂層噴涂施工
0.1.1 鋁板表面及接縫部位噴涂施工瑞芙特表層涂料 RFT-White 兩遍，每遍間隔時間約為 4 小時，兩遍采用交叉式噴涂施工，提高涂層的均勻度。
0.1.2 噴涂和施工設備的選擇
本系統需要大面積連續噴涂，故采用高壓無氣噴涂技術，設備采用專用噴涂設備，高壓無氣噴涂設備具有以下特點:
① 涂裝效率高，一支噴槍可噴涂 180～300 ㎡/hour，適合大面積噴涂；
② 對屋面較復雜部位有很好的涂覆效果，涂料的噴霧中不混有壓縮空氣的氣流，避免拐角、縫隙等死角部位因氣流反彈對氣霧沉積的不良影響；
③ 可噴涂高黏度的涂料，涂膜質量高，涂料利用率高，對環境污染小。
0.1.3 正確的噴槍操作方式
噴涂時槍身應與噴涂表面保持垂直，噴槍運行軌跡與施涂表面保持平行，這樣才會保證涂層厚度均勻。如果噴槍以手腕為中心作弧形運動，會產生大量飛漆，屋面板與噴槍垂直方向的位置落漆較多，而不成垂直的較遠位置落漆較小，造成涂層不均勻。
0.1.4 噴槍與施涂屋面板的距離
由于高壓無氣噴涂時壓力大、流速快，噴涂時噴槍與屋面板距離稍遠一些，一般在 25
㎝～40 ㎝，而且整個噴涂過程中應保持距離不變。噴涂距離過近易形成反彈或過噴，距離太遠又容易使漆霧不能完全落到屋面表面而造成上漆率下降。
0.1.2 噴霧圖形的正確搭接
每一次噴涂行程噴槍的位置應前一次行程適當下移一定距離，保證與前一次行程的噴涂位置有一定的搭接，這是形成均勻涂層的關鍵。高壓無氣噴涂壓力較大，噴涂扇面內的流量及壓力比較均勻，因此噴霧圖形內涂膜的厚度比較均勻，噴霧圖形之間的搭接量可以小一些， 但一定搭接上，不可出現漏噴。
1工程概況

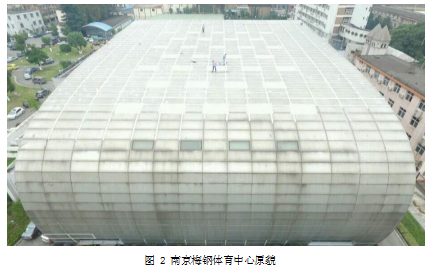

南京梅鋼體育中心位于梅山鋼鐵廠內，體育中心為鋼結構建筑，最高處約 15 米左右，具有室內籃球場、網球場、乒乓球室、健身房等設施，建筑面積約 3000 平米。該中心屋頂和西立面連成一體，均采用鋁蜂窩板做幕墻飾面，整體弧度非常大。目前該體育中心多處出現滲漏，經現場勘查發現，屋頂鋁板板縫硅膠開裂較為嚴重，經多次新抹膠維修仍未解決問題。每逢下雨，場館高檔木地板上非常濕滑，室內場館無法使用，面對此問題，業主方十分頭疼。為此，業主計劃對屋面進行系統防水維修，在方案選擇上又遇到了困難，因?yàn)闃I(yè)主希望在解決滲漏的同時還能保持建筑的美觀性非常重要。2設計方案
屋面采用瑞芙特 RFT-WP01 防水涂層系統進行施工：1、鋁板接縫處采用五涂一布工藝（三層底涂、兩層面涂），施工寬度 150mm，并在涂層中加縫織聚酯布增強，涂層厚度約 1.2mm；
2、鋁板表面采用噴涂工藝（高彈耐候面層涂層施工兩遍），涂層厚度約 0.32mm。
簡言之，本方案是在原鋁板表面新做一層涂層系統。其中，在鋁板接縫處采用加筋增強， 并且涂層較厚，滿足此處的形變拉力和防水能力，而鋁板其他部位涂層較薄，提高鋁板的耐腐蝕和耐老化能力。

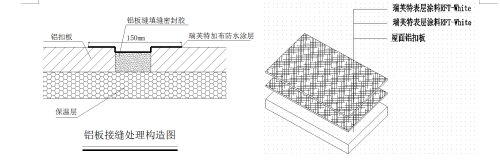

圖 3 防水細部構造簡圖
3方案特點：
Ø 高彈耐候的涂層防水系統，皮膚式地粘貼于屋面，長久有效保護屋面不滲漏；Ø 系統優異的彈性和強度，完全適應了建筑伸縮的特殊性；
Ø 涂層厚度均勻一致，完好的保留了原建筑外觀風貌；
Ø 施工全過程為冷施工，安全可靠，最大程度保護鋁板及其他建筑圍護。
4 施工工藝
1.1 基層清理1.1.1 采用掃把、長柄刷等工具對屋面進行徹底清理，清除松動物、浮塵等雜物，并用清水清洗，保持基面干凈、整潔；
1.1.2 采用鏟刀、美工刀等工具對接縫處不均勻硅膠切除確保基層平整；

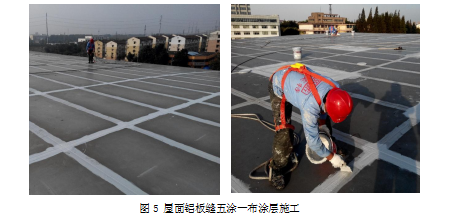

1.2 鋁板接縫防水涂層施工

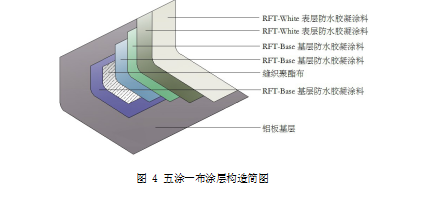

1.2.1 鋁板接縫處施工五涂一布工藝，五涂一布包含：三層基層涂料、兩層面層涂料、一層縫織聚酯布。
0.1.1 五涂一布施工要點：
A、首先根據現場鋁板接縫的位置和尺寸，預先裁剪好縫織聚酯布（寬度為 150mm）；
B、在需要處理的區域涂一層瑞芙特基層涂料，當其仍濕潤時，將合適尺寸的縫織聚酯布（又稱無紡布）直接鋪于其上，用刷子將其刷平，確保縫織聚酯布不起泡、不起皺，再涂刷一道瑞芙特基層涂料, 充分浸透聚酯布，當基層涂料全干后，涂刷第三層瑞芙特基層涂料，基層涂料全干后分兩次涂刷瑞芙特表層涂料，時間間隔至少 4 小時；
C、基層涂料和無紡布做法：
采用蘸刷法涂刷防水涂料。涂刷時應均勻一致，不能將氣泡裹進涂層中，如遇氣泡應立即消除。應分條或按順序進行涂刷，每條寬度應與聚酯布的寬度一致，并避免操作人員踩踏剛涂好的涂層。聚酯布的鋪貼采用濕鋪法即邊涂刷邊鋪貼，施工時先在定位好的屋面板上用刷子將涂料涂刷均勻，然后將成卷的聚酯布平貼于涂層面上，用刷子滾壓一遍，再在其上涂刷一層基層防水涂料。務必使聚酯布浸滿涂料，使上下兩層防水涂料結合良好；
D、面層涂料施工與第三層基層涂料施工類似，均需要前一遍涂層表干后才能涂刷。

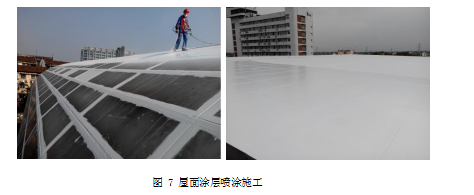

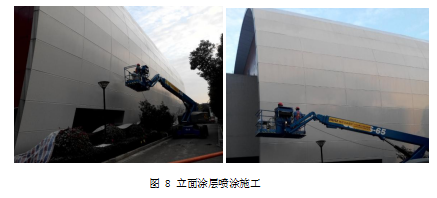

0.1 整體鋁板涂層噴涂施工
0.1.1 鋁板表面及接縫部位噴涂施工瑞芙特表層涂料 RFT-White 兩遍，每遍間隔時間約為 4 小時，兩遍采用交叉式噴涂施工，提高涂層的均勻度。
0.1.2 噴涂和施工設備的選擇
本系統需要大面積連續噴涂，故采用高壓無氣噴涂技術，設備采用專用噴涂設備，高壓無氣噴涂設備具有以下特點:
① 涂裝效率高，一支噴槍可噴涂 180～300 ㎡/hour，適合大面積噴涂；
② 對屋面較復雜部位有很好的涂覆效果，涂料的噴霧中不混有壓縮空氣的氣流，避免拐角、縫隙等死角部位因氣流反彈對氣霧沉積的不良影響；
③ 可噴涂高黏度的涂料，涂膜質量高，涂料利用率高，對環境污染小。
0.1.3 正確的噴槍操作方式
噴涂時槍身應與噴涂表面保持垂直，噴槍運行軌跡與施涂表面保持平行，這樣才會保證涂層厚度均勻。如果噴槍以手腕為中心作弧形運動，會產生大量飛漆，屋面板與噴槍垂直方向的位置落漆較多，而不成垂直的較遠位置落漆較小，造成涂層不均勻。
0.1.4 噴槍與施涂屋面板的距離
由于高壓無氣噴涂時壓力大、流速快，噴涂時噴槍與屋面板距離稍遠一些，一般在 25
㎝～40 ㎝，而且整個噴涂過程中應保持距離不變。噴涂距離過近易形成反彈或過噴，距離太遠又容易使漆霧不能完全落到屋面表面而造成上漆率下降。
0.1.1 噴槍的移動速度
在高壓無氣噴涂的每一次噴涂行程中，噴槍都應保持一個合理的移動速度，使噴涂中保持合適的涂料流出量。如果流量過大，涂膜上會出現橘皮或流掛現象，如果施涂表面上漆率太少，很可能是噴槍移動速度過快造成的。
在高壓無氣噴涂的每一次噴涂行程中，噴槍都應保持一個合理的移動速度，使噴涂中保持合適的涂料流出量。如果流量過大，涂膜上會出現橘皮或流掛現象，如果施涂表面上漆率太少，很可能是噴槍移動速度過快造成的。
0.1.2 噴霧圖形的正確搭接
每一次噴涂行程噴槍的位置應前一次行程適當下移一定距離，保證與前一次行程的噴涂位置有一定的搭接，這是形成均勻涂層的關鍵。高壓無氣噴涂壓力較大，噴涂扇面內的流量及壓力比較均勻，因此噴霧圖形內涂膜的厚度比較均勻，噴霧圖形之間的搭接量可以小一些， 但一定搭接上，不可出現漏噴。
5 結語
我國既有建筑體量龐大，滲漏問題是既有建筑的一個通病，普遍存在。而建筑類型繁多，各種滲漏問題層出不窮，我們不能停留在老的傳統防水方案的死胡同里，時代需要我們不斷思考，不斷創新，才能解決滲漏頑癥。本案例為涂層防水的全新應用，鋁板屋面滲漏將不再是疑難雜癥，涂層防水的應用將是未來的佼佼者，美國、日本、歐洲很早就用實踐證明， 涂層方案是解決既有建筑滲漏問題的最佳方案，它可以有無限的創新，去適應既有建筑的特殊性。借此在類似工程案例上能給行業帶來參考，推動行業發展，這也是我們每一位建筑人的共同職責。
